Втулки и фитинги для канатных стропов
Втулки и фитинги используют при сборке, ремонте и обслуживании тросовых, такелажных и крепёжных узлов. Они помогают правильно сформировать петлю, защитить канат, соединить элементы и снизить износ в месте контакта. В категории есть детали под разные диаметры троса и типы крепления. При выборе нужно сверить внутренний размер, материал, покрытие, форму сопрягаемой детали и нагрузку узла. Ошибка на пару миллиметров может дать перекос или быстрый износ каната. По Москве помогаем подобрать фитинг по образцу, фото или размеру, готовим счёт, сроки и документы.
Показано 24 из 134 товара
Регион: Москва
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
ФОТО ГОТОВИТСЯ
Похожие категории
О категории
Алюминиевые втулки DIN 3093
Цилиндрическая втулка из деформируемого алюминиевого сплава АД31 или 6061 с двумя продольными отверстиями. Размерный ряд: D4, D5, D6, D8, D9, D10, D11, D12, D14, D16, D18, D20, D22, D24, D26, D30, D40. Подбирается по диаметру каната с допуском 1-2 мм.
Исполнения Q, D, TH, S, Y
Q стандартный сплав АД31/6061. D с расширенным внутренним диаметром (для не калиброванных канатов с допуском). TH термоупрочнённый сплав 6061-T6 (ресурс выше в 1.75 раза). S из сплава 6082-T6 с пределом текучести 310-340 МПа для критически ответственных подъёмов. Y с заплечиками для систем с регулировкой натяжения.

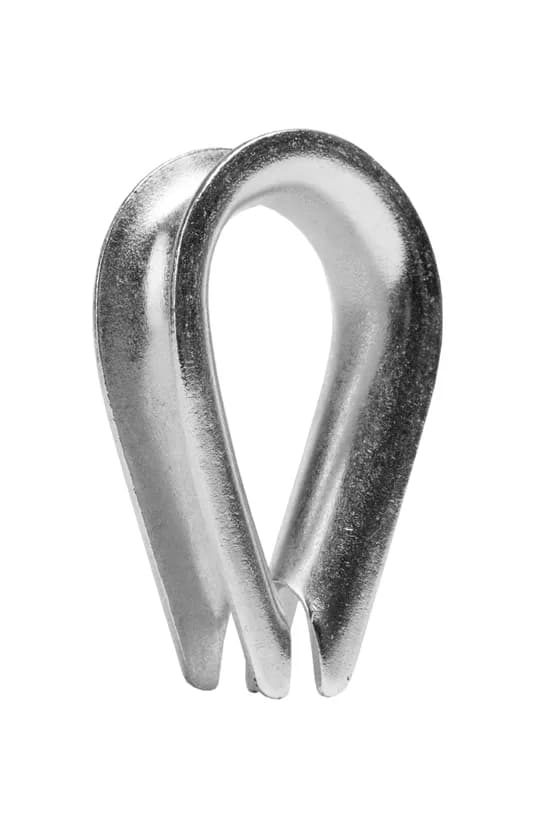

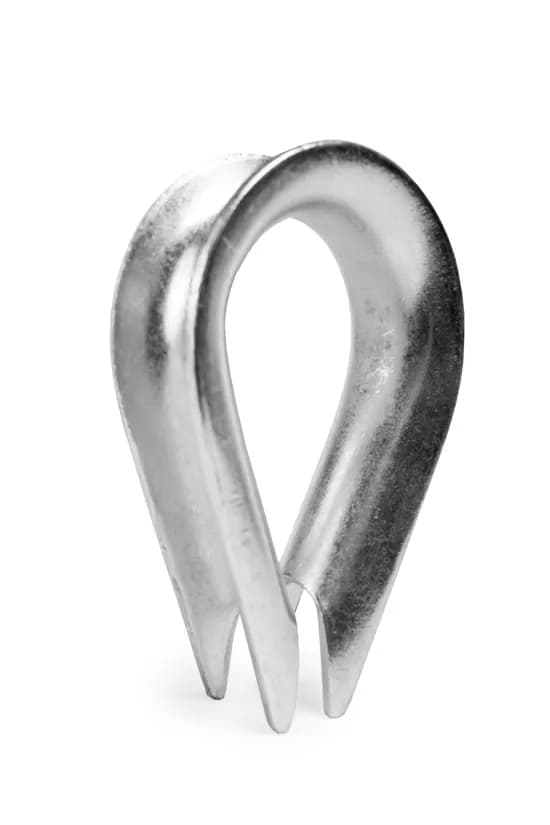

Коуши DIN 6899
Каплевидная стальная пластина с канавкой для каната по DIN 6899. Тип B стандарт с открытым овальным профилем для размещения такелажного крюка. Тип A узкий, для мест с ограничением по пространству. Размерный ряд D4-D28 совпадает с размерным рядом втулок DIN 3093.
Исполнения коушей Q и D
Q штампованный (стандарт для архитектурных и декоративных конструкций), D кованый Drop-forged (для сертифицированных подъёмных стропов средне-тяжёлой нагрузки). D дороже на 30-50%, но даёт повышенную прочность корпуса и стойкость к ударным нагрузкам.
Процесс опрессовки
Концы каната заводятся через втулку, формируется петля с коушем (канат укладывается в канавку коуша), втулка обжимается на гидравлическом прессе с матричными губками с заданным усилием. Качество заделки контролируется визуально (геометрия петли, плотность обжима) и нагрузочными испытаниями на разрыв одной втулки из партии.
Цены и доставка
От 8 ₽ за втулку D4, до 250 ₽ за D40. Коуши от 12 ₽ за D4, до 150 ₽ за D26. Опт от 100 шт. со скидкой 5-15%. Партии от 500-1000 шт. со скидкой до 18-20%. Доставка по Москве 1 день.
Частые вопросы
Какие документы уточнить перед заказом?
Комплект технических документов зависит от конкретной модели и партии. Перед счетом сверяем документы, комплектацию и закрывающие документы для организации.
Какой размер втулки выбрать?
По диаметру каната: D5 для каната 4-5 мм, D8 для 7-8 мм, D10 для 9-10 мм, D12 для 10-12 мм и т.д. Для не калиброванного российского каната с допуском +1-2 мм берётся D-исполнение с расширенным внутренним диаметром.
Зачем нужен коуш?
Каплевидная стальная пластина в петле предохраняет канат от деформации и износа в месте перегиба. Без коуша канат теряет прочность на 20-30% за счёт перегиба под малым радиусом и быстро изнашивается.
Q или D коуш?
D (Drop-forged, кованый) для сертифицированных подъёмных стропов. Q (штампованный) для архитектурных, декоративных и неответственных стропов. D дороже на 30-50%, но даёт повышенную прочность корпуса.
Каким прессом обжимать?
Гидравлическим прессом с матричными губками под конкретный диаметр втулки (стандарт DIN 3093). Усилие прессовки задано стандартом и контролируется датчиками. Кустарная сборка молотком запрещена.
